HomePod : Identifier le réseau Wifi configuré dans l’enceinte d’Apple

Un HomePod fonctionne avec un réseau Wifi, sans réseau hertzien pas d’utilisation possible !

Le réseau Wifi utilisé est automatiquement celui de l’iPhone ou iPad utilisé lors de la configuration. Le HomePod est configuré avec le nom du Wifi et le code présent dans l’iPhone.

Si vous avez plusieurs réseaux wifi chez vous, attention donc à bien choisir lors de la configuration de l’enceinte.

Jusqu’à l’arrivée d’ audioOS 12 et 13, le nouveau système, l’identification du réseau Wifi associé au HomePod était quasiment impossible.

Nous pouvons maintenant trouver cette information dans les réglages de l’enceinte. Une fois le panneau du HomePod ouvert (utilisez l’application Maison).

Descendez tout en bas des réglages.

  1. Vous trouverez un élément appelé : « Adresse Wifi« , il s’agit de l’adresse MAC de l’enceinte.
  2. Tapotez sur le titre et vous verrez apparaître le nom du réseau Wifi.

HomePod Wi fiSi le réseau n’est pas le bon, il n’existe pas d’autres options que de réinitialiser l’enceinte puis de la reconfigurer avec le bon réseau. N’oubliez pas que cela sera celui utilisé par l’iPhone ou l’iPad !

Apple devrait proposer un panneau de réglages car le Wifi est un élément important de la configuration du HomePod.

HDR

macOS : Comment empêcher un MacBook de se connecter automatiquement à un réseau Wi-Fi !

L’utilisation des « hot spot » est très pratique lorsque l’on est en déplacement, il faut tout de même mettre en place des mesures afin de sécuriser son Mac en activant impérativement le pare-feu de Mac OS X.

Panneau de préférence > Sécurité et Confidentialité, puis en cliquant sur l’onglet : Coupe-feu et le bouton : Activer le coupe-Feu (après avoir déverrouillé le cadenas en bas à gauche de la fenêtre).

Image 01

(Le panneau préférence système de sécurité et confidentialité)

Par défaut lorsque vous vous êtes connectés à un réseau Wi-Fi, Mac OS X l’enregistre dans sa liste de réseaux connus, il ajoute aussi le mot de passe.

Ce qui s’avère très pratique, si un compte iCloud est défini sur votre Mac, l’information sera synchronisée sur votre iPhone ou iPad. Vous n’aurez rien à saisir, votre appareil mobile se connectera automatiquement.

Pour obtenir la liste des réseaux Wi-Fi connus, une solution consiste à utiliser la ligne de commande suivante :

 $ defaults read /Library/Preferences/SystemConfiguration/com.apple.airport.preferences |grep SSIDString

Mais voilà, il n’est pas toujours bon de se connecter automatiquement à un réseau Wi-Fi, même s’il est connu, surtout avec des hot spot publics.

Pour empêcher cette connexion automatique, commencez par ne plus enregistrer les réseaux Wi-Fi que vous utilisez. Vous devez décocher la case « Mémoriser les réseaux auxquels cet ordinateur s’est connecté ».

Cette option apparaît en cliquant sur le bouton « Avancé » du panneau de préférences « réseau », lorsqu’une connexion Wi-Fi est selectionnée.

Image 02

(les paramètres avancés de Wi-Fi)

Ensuite, supprimez le réseau de la liste des réseaux préférés. Cela aura pour effet de le sortir de la liste des réseaux connus et votre Mac ne se connectera plus automatiquement à ce réseau Wi-Fi.

Henri Dominique Rapin


Applwe reasonably small Recevez toutes les semaines le résumé des publications : Abonnez-vous à la Newsletter !

macOS : Comment récupérer automatiquement le nom du réseau Wi-Fi (SSID) avec automator ?

Automator

Pour corriger un problème de connexion Wi-Fi, j’avais besoin de connaître le nom du réseau WI-FI car le Mac change régulièrement de réseau. Le nom du réseau Wi-Fi s’appelle le SSID.

Pour récupérer le SSID, il n’y a pas d’astuce particulière, il faut exécuter une longue commande dans le Terminal, ce que les puristes préféreront :

« /System/Library/PrivateFrameworks/Apple80211.framework/Versions/Current/Resources/airport -I | awk ‘/ SSID/ {print substr($0, index($0, $2))}' »

Il existe toutefois une parade moins connue, elle emploie la commande « networksetup », celle-ci permet de récupérer une chaine de caractère qui est en SSID, actuellement utilisé par l’ordinateur, et reconnaissez que la commande est moins longue :

$ networksetup -getairportnetwork en1 | cut -c 24-

Une fois cette commande en main, vous pouvez la placer dans un script Automator et au choix la faire exécuter en continue dans une boucle ou en le programmant avec Calendrier.

Dans cet exemple, une notification affiche le SSID du réseau et en complément l’adresse IP de la machine. Notez que j’ai utilisé une variable pour enregistrer le nom du réseau Wi-Fi, il s’agit de SSID, c’est une variable de type texte. Donc une fois le résultat du script placé dans la variable, je peux l’utiliser dans des notifications, des emails ou tout autre forme de destination.

La variable « Adresse IP » est fournie avec Automator, elle se trouve dans l’onglet Variables.

Le script comporte trois Actions :

1 – Exécuter un script AppleScript

2 – Définir la valeur de la variable

3 – Afficher la notification

Vous remplacerez la dernière par « Envoyer un email » ou autre action si besoin.

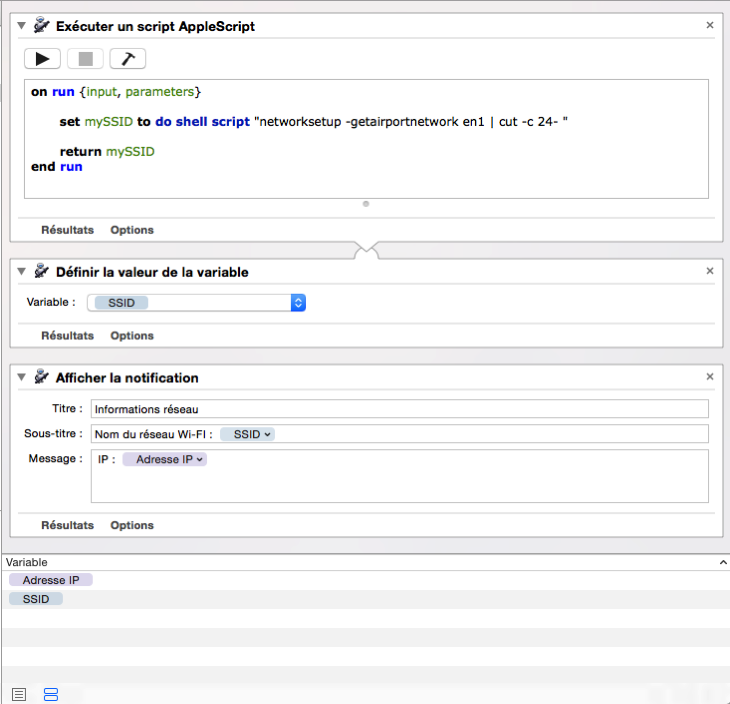

Image 01(le flux complet dans Automator)

Une notification apparaitra lors de l’exécution de ce flux :

Image 02 (La notification créée)

Comment Exécuter le flux en boucle ?

Si maintenant vous souhaitez que ce flux soit exécuté en boucle, ajoutez l’action « Boucle » à la fin du script est nécessaire. Attention à la condition d’arrêt de la boucle veillez à placer une période pas trop longue. Mais surtout ne laissez pas ce champ vide, sinon la boucle sera infinie.

Placez l’action boucle n’est pas suffisant, il faut aussi ajouter une action de pause. Car si vous exécutez le flux tel quel, le nombre de notifications sera monstrueux et cela fait même « planter » Automator.

Ajoutez donc, une action « Mettre en pause » et placez une valeur de 5 ou 10 secondes.

Image 03 (Le flux complet avec l’action Boucle)

L’action boucle s’avère intéressante, il faut toutefois l’employer avec prudence, n’oubliez pas que lorsque vous testez votre flux, deux boutons sont présents dans la barre des menus, le premier permet d’arrêter l’exécution du Flux, le second de le suspendre.

Image 04 (Les boutons dans la barre de menu d’Automator)

Henri Dominique Rapin


Applwe reasonably small Recevez toutes les semaines le résumé des publications : Abonnez-vous à la Newsletter !

macOS : Comment se déconnecter d’un réseau Wi-Fi sans couper la connexion Wi-Fi ?

Comment se déconnecter d’un réseau Wi-Fi sans couper la connexion Wi-FI ?

Évaluez ceci :

Jusqu’à Yosemite lorsque l’on ne voulait plus utiliser le Wi-Fi, il suffisait de le couper.

Cela déconnectait le Mac du réseau ou interrompait la carte radio. Avec Mac OS X 10.10, une nouvelle option permet de déconnecter du réseau mais cette fois sans couper la carte Wi-Fi.

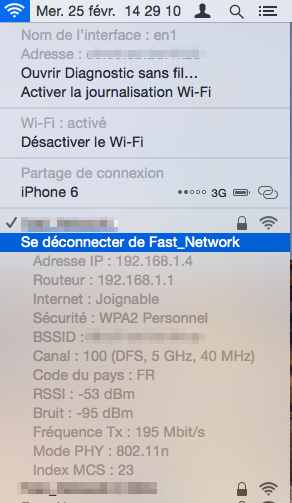

Appuyez sur la touche : alt et cliquez sur l’icône Wi-Fi, de nombreuses informations sont maintenant affichées, en complément une ligne apparaît et cette commande commence par se déconnecter de (suivi du nom du réseau).

Image 01

(le menu Wi-Fi avec la touche ALT appuyée)

En l’utilisant, la connexion avec la borne est interrompue, mais pas la carte, du coup des solutions comme Continuity ou AirDrop continueront à fonctionner car elle emploient le réseau Wi-Fi mais sans la nécessité d’être connectées à un réseau.

Henri Dominique Rapin

macOS : Comment utiliser l’outil de diagnostic Wi-Fi sur Mac OS X ?


Malgré les vérifications de vos paramètres réseau… vos problèmes de connexions à internet persistent.

Il faut peut être utiliser un autre outil moins connu, il s’agit de l’utilitaire de « Diagnostic sans fil », son accès est un peu plus compliqué.

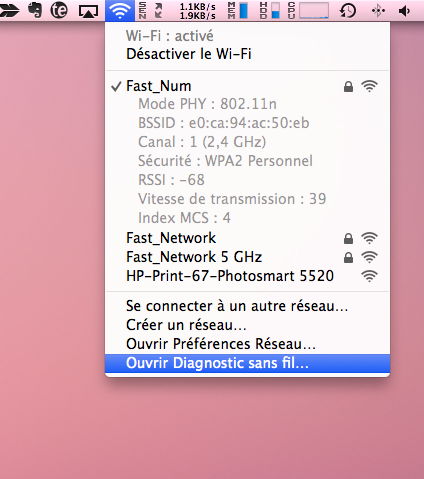

Pressez la touche « alt » tout en cliquant sur le menu « wifi », celui-ci propose un affichage plus complet mais surtout donne l’accès à l’utilitaire, sélectionnez la dernière ligne du menu.

AR 01 (Le menu WI-FI)

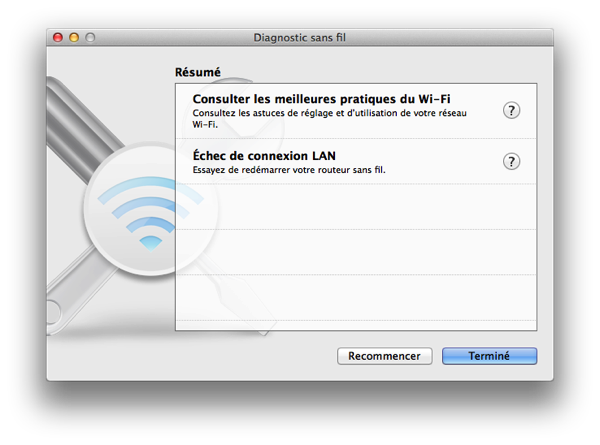

dans la barre des menus de Mac OSX Une fenêtre apparaît, celle-ci propose d’analyser votre réseau Wi-Fi, effectuez cette opération pour permettre à Apple d’analyser votre panne. Lorsque la collecte et les tests sont terminés, Apple vous proposera quelques conseils. Dans la fenêtre ci-dessous, l’analyseur a rencontré deux problèmes, en cliquant sur les points d’interrogation vous obtiendrez de précieux conseils.

AR 02

(La première fenêtre de Diagnostic sans fil)

Si le problème persiste, il existe encore une autre source d’informations : Cette source est dissimulée pourtant elle offre de nombreuses informations sur la connexion Wi-Fi qui sauront vous aider. Toujours dans l’outil « Diagnostic sans fil », rendez vous dans le menu « fenêtre « de l’application et sélectionnez la commande « Utilitaire ».

La fenêtre qui apparaît regorge d’informations sur la connexion Wi-Fi mais aussi Bluetooth. Le premier onglet fournit les détails de la connexion, adresses IP ainsi que celle du routeur (votre Box) et celui du ou des DNS (vérifiez qu’ils sont corrects !).

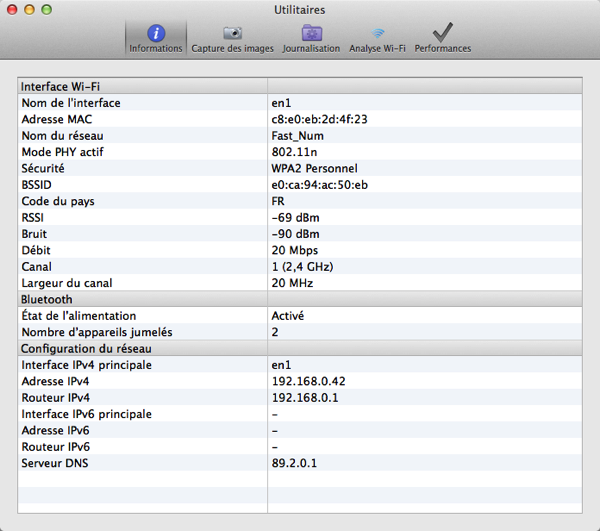

AR 03

(La fenêtre Utilitaire de l’outil Diagnostic Sans fil)

Passez les onglets « Capture des images » et « journalisation » et attardez vous sur l’onglet « Analyses Wi-Fi ». Le tableau est vide, cliquez sur le bouton « Rechercher maintenant »

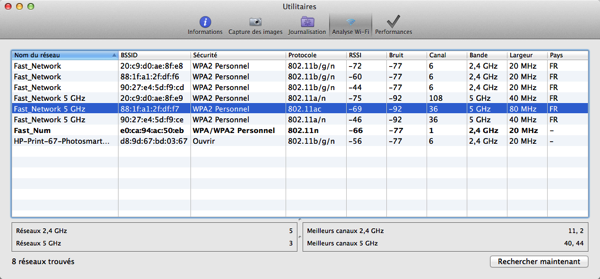

AR 04

(L’onglet Analyse Wi-Fi)

Quelques explications sont nécessaires : Les informations présentes dans ces colonnes sont approximativement celles qui sont affichées sous l’icône Wi-Fi de la barre des menus lorsqu’on presse la touche « alt ». Et elles sont pour le moins obscures aux yeux du néophyte. Pourtant, il n’y a pas de secret, que des choses accessibles par tous mais qui sont cachées par d’obscurs acronymes.

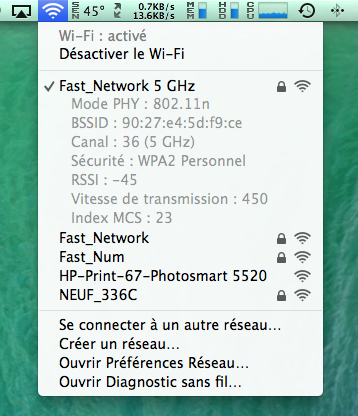

AR 05

  • Le nom du réseau : C’est celui qui est « public », il s’agit du nom de votre réseau, (les réseau cachés ne diffusent par leur nom). Il est aussi plus connu sous le nom de SSID (Service Set IDentifier) que l’on trouve comme référence dans les documents remis par le FAI.
  • Le BSSID : Il s’agit de l’adresse MAC, qui est attribuée de façon unique à un matériel. C’est un identifiant important pour le bon fonctionnement du réseau. La sécurité : plusieurs types de sécurité sont disponibles à la configuration des box (ou routeur Wi-Fi) par défaut il s’agit de « WPA2 Personnel », les hots spots n’ont pas de sécurité, ils sont signalés par le mot « Ouvrir ».
  • Le protocole : Il existe plusieurs protocoles, ils indiquent l’évolution de la norme Wi-Fi, le tableau ci dessous présente les normes. Les plus courantes sont « b/g/n » et dernièrement « ac », celle-ci étant la plus rapide mais la moins compatible, seuls les derniers Mac en sont équipés.
  • RSSI : C’est cette information qui est présentée dans l’indicateur de qualité du réseau Wi-Fi, que l’on trouve dans la barre des menus. Il s’agit de la puissance du signal reçu : plus le nombre est proche de zéro, plus le signal est puissant. (Votre mac choisira toujours le réseau qui a le RSSI le plus bas !). L’échelle d’Apple va de zéro à 100, ce qui peut varier d’un constructeur à un autre.
  • La vitesse de transmission : Vous remarquerez peut être dans le menu du Wi-Fi un autre indicateur qui n’est pas présent dans le tableau qui est : « La vitesse de transmission », celle-ci est très importante, elle peut « tomber » si vous avez trop de bruit ! Cette vitesse n’est donc pas constante, mais plus vous serez prêt de la borne plus elle devrait être haute. Elle indique combien de données sont transférées par seconde.
  • Bruit : Il y a des ondes qui transportent des informations et celles qui ne transportent rien, ce sont celles qui sont considérés comme du « bruit », plus le bruit est élevé mois bonne est la qualité de réception. Les sources de bruits sont nombreuses et varient suivant la fréquence.
  • Canal : Les canaux varient suivant les protocoles, en règle générale, plus un canal est utilisé moins bonne sera la qualité de réception. Il est bon de modifier le canal de votre Box en particulier si vos voisins utilisent le même que le vôtre (voir la document de votre Box/routeur).
  • Bande : Deux bandes sont disponibles en France pour le Wi-Fi, celle de 2,4 GHz utilisée par les protocoles « b/g/n » et celle de 5GHz dédiée aux protocoles « n » et « ac », cette dernière est moins utilisée donc moins « polluée », mais il faut pour l’utiliser être équipé de matériel compatible. Si vous avez une borne « n » optez pour la fréquence 5Ghz si votre Mac le supporte.L’onglet performances, vous permet d’analyser en fonction de vos déplacements dans votre logement de la qualité du signal (la zone inférieure) dans cette copie d’écran, il est constant et de bonne qualité. J’ai donc une bonne réception sur mon Mac des ondes radios.

Le rapport Signal/bruit lui indique l’impact du bruit sur la transmission, là la qualité est moins bonne car j’ai beaucoup de bruit qui interfère sur la transmission.

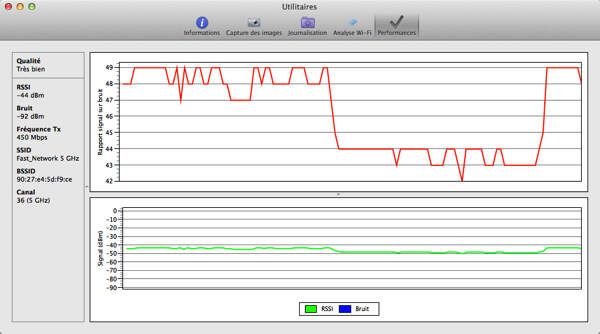

AR 06

(L’onglet Performances)

Voilà qui termine ce tour d’horizon des outils proposés par Apple pour vous guider dans la correction de problèmes d’accès à internet en particulier par Wi-Fi.

Henri Dominique Rapin


Applwe reasonably small Recevez toutes les semaines le résumé des publications : Abonnez-vous à la Newsletter !

Comment superviser un réseau basé sur des bornes Airport d’Apple grâce à iNet ?

AirPort

Comment superviser un réseau basé sur des bornes Airport d’Apple ?

Il existe de nombreuses applications dites de gestion de réseaux pour Mac que l’on trouve sur Internet. Elles sont souvent basées sur des socles « open sources ». Ces outils ne sont pas beaux, mais lorsqu’il s’agit de réseau informatique une belle interface est rarement de mise.

iNet est né sur iPhone et la qualité de son interface a participé au succès qu’il a rencontré sur l’App Store. Il existe deux versions pour iOS, l’une gratuite avec quelques fonctions en moins et la payante qui est bien sur complète. Elle comprend l’utilitaire « ping », un explorateur de « Bonjour », un scanner de port et un outil de « réveil » d’ordinateur par réseau (Wake On Lan) et bien sur la fonction phare, le scanner de réseau, sur lequel nous reviendrons.

Et maintenant l’application arrive sur Mac, elle n’est pas strictement identique à sa sœur sur iOS. Les différences principales sont l’absence d’interface pour la commande « ping » ou de scan de » port ». Cela n’est pas un problème car sur Mac nous avons ces outils, ils sont livrés par Apple dans une belle interface du nom de « Utilitaire Réseau ». L’absence du « Wake On Lan » est plus regrettable, il faudra pour cela trouver un utilitaire, il en existe plusieurs sur internet pour notre plateforme préférée.

Les éléments communs sont le scanner de réseau qui permet de découvrir tous les matériels connectés au réseau, le scanner « bonjour », il s’agit de la technologie développée par Apple pour « annoncer » sur le réseau des fonctionnalités ou services produits par des matériels Apple, cela sert pour Airplay ou d’autres technologies de streaming ou de partages de fichiers.

Nous avons aussi, une section dénommée « Monitoring Airplay », c’est la plus surprenante et si l’on considère la mise à jour « inique «  de l’ » utilitaire Airport », iNet sera d’une grande aide aux possesseurs de bornes AirPort.

En effet à moins de réinstaller l’ancienne version de l’utilitaire de configuration des bornes Airport, vous n’avez plus le moyen de suivre l’activité réseau de la borne. Vous ne savez même plus combien de matériels sont connectés au réseau WI-FI.

La supervision des bornes Airport (Monitoring en Anglais) est divisée en deux onglets. Le premier « Network Traffic » qui donne des informations sur trois accès principaux de la borne, sa consommation de bande passante sur la connexion RJ-45 qui va à votre modem, il s’agit de la connexion internet, sur les connexions RJ-45 sur lesquelles sont parfois raccordés des ordinateurs en filaire et aussi sur la qualité du réseau WI-FI.

Le second « WI-FI Client » précise les clients connectés en WI-FI à la borne et la qualité de l’interface est surprenante. Rares sont les outils de monitoring qui sont aussi clairs. Avant de l’explorer il est important de savoir que ces informations ne sont pas calculées par iNet mais proviennent de la borne.

Si les développeurs d’iNet avaient conçu leur propre outil de supervision avec une analyse de la bande passante en profondeur, l’application ne pourrait être présente dans le MAS. En effet, Apple interdit aux applications du MAS d’accéder à des emplacements ou des composants du système. Elles doivent se comporter comme sur iPac, c’est à dire ne pas être intrusives, fini les utilitaires sur le MAS, il faudra les rechercher sur Internet.

L’interface d’iNet est agrémentée d’indicateurs de couleurs. Chacun reprennent des valeurs qui sont envoyées par les bornes. Si vous souhaitez plus de précision, vous pouvez remplacer les couleurs par des valeurs numériques. Les colonnes offrent la possibilité de trier l’affichage par un simple clic sur l’entête. Les informations sont réactualisées en continu.

On y trouve tout ce qui est nécessaire pour un contrôle de la qualité d’un réseau Wi-Fi personnel, quels sont les matériels qui ont la meilleure réception, ceux qui sont des zones d’ombres où la réception est perturbée par des signaux hertziens (bruits ou noise en Anglais).

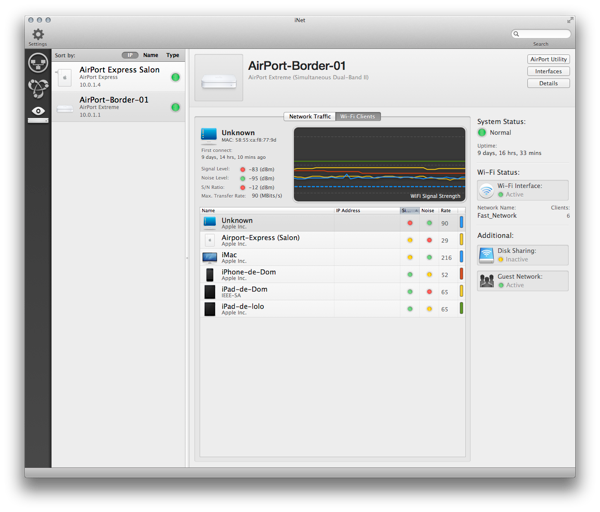

Inet01

La section « Network Trafic » est encore plus parlante, elle offre en temps réel la consommation en KBytes/secondes  (Ko/s en Français). On y trouve en premier le signal Wi-FI, puis l’interface vers Internet et en dernier le réseau filaire.



INet02

L’interface est très bien pensée, à tel point que l’on peut se demander pourquoi Apple n’a pas fait aussi bien. Il ne faut pas hésiter à cliquer sur les icônes ou voyants, par exemple le bouton « Details » donne de très précises informations sur la borne.

L’interface de l’exploration de bonjour est moins gaie mais elle regorge aussi d’informations. On y trouve les matériels Apple et les services qu’ils exposent. C’est ainsi que si vous avez activé le partage de la bibliothèque iTunes, une ligne intitulée « iTunes Home Sharing » sera présente, elle contiendra des informations techniques sur cette fonctionnalité. Cette section est, il faut bien l’avouer, réservée aux utilisateurs avertis.

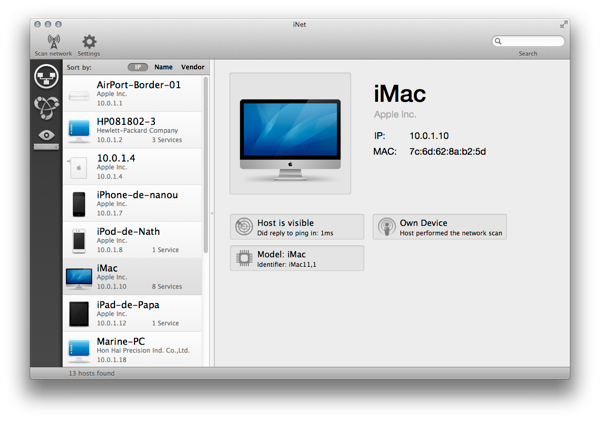

Noua arrivons maintenant à la première fonction de cet utilitaire « le scanner de réseau », son objectif est de scruter chaque adresse IP et de déterminer si un ordinateur l’utilise, de quel type il est, quel est son constructeur.



Inet03

Le logiciel est rapide et les informations sont correctes, il sait détecter la totalité des appareils Apple (Mac comme iPad ou iPhone) et détermine dans la plupart des cas le fabricant. Il propose une icône qui peut être changée, trois ensembles d’icônes sont disponibles, dommage qu’il n’y en a pas plus ou que nous ne puissions en ajouter.

Une fonction intéressante est la découverte des ports ouverts sur un ordinateur, iNet ne vous donne pas toute l’exhaustivité mais il sait vous proposer comment vous connecter sur la machine. Cela permet  de configurer une imprimante réseau sans connaître son adresse IP.



Inet04

Au final c’est un très bon outil qu’il faut avoir si l’on a de nombreux éléments dans son réseau, il n’est certes pas tout à fait complet mais permet de diagnostiquer facilement les problèmes que l’on peut rencontrer sur un réseau. Et il est indispensable aux utilisateurs de bornes Apple Airport.

Henri Dominique Rapin

Comment piloter Airport depuis la ligne de commande et avec Automator ?

Automator

Vous connaissez Airport, même s’il a disparu de la barre des menus pour prendre le nom de WI_FI c’est toujours la composante de mac OS X en charge da la communication sans fil.

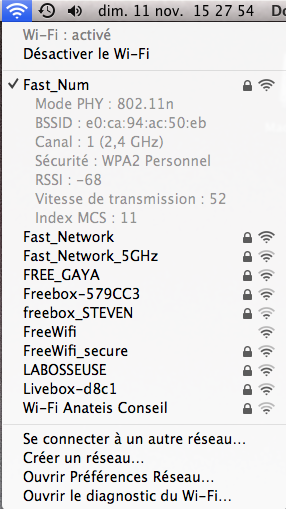

 Le menu WI-FI de Mountain Lion renferme au moins un astuce, vous pouvez obtenir un complément d’informations sur votre connexion WI-FI en pressant la touche « alt », le menu affiche alors des informations sur la qualité de la réception, la norme utilisée ou le canal.

Airport 01

(Menu WI-Fi avec l’option « Alt » activée)

 Ce menu repose sur une commande Unix, qui dans certains cas se trouve plus précise ou pratique que le menu proposé par Apple. Voici comment utiliser cette commande…

Lire la suite de « Comment piloter Airport depuis la ligne de commande et avec Automator ? »

Comment récupérer la liste des réseaux WI-FI utilisés avec Automator ?

AutomatorOS X conserve la liste de tous les réseaux WI-FI auxquels votre Mac s’est connecté. Cette information n’est pas cachée, Apple nous la donne dans l’utilitaire « Informations Système ». Cliquez sur la section « Réseau » puis sur « Wi-Fi », la vous trouverez l’historique des connexions réseaux en mode hertzien.

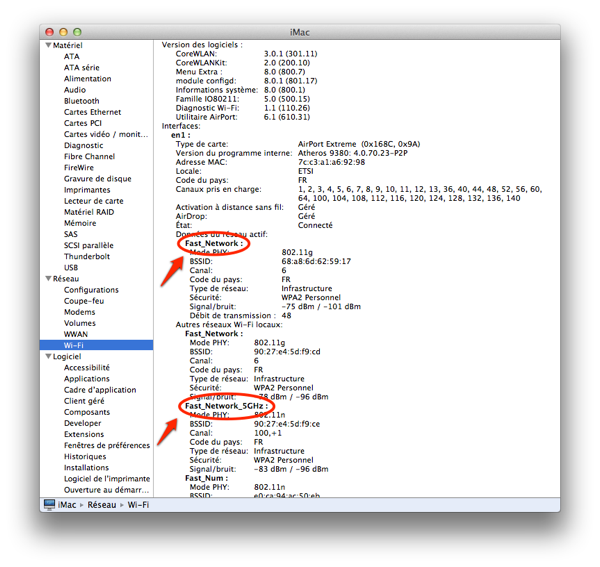

Image 01

Vous pouvez souhaiter consulter cet historique, tout simplement pour contrôler sur quel réseau Wi-Fi votre portable s’est connecté lors de votre déplacement. Voici comment récupérer cette information :

La ligne de commande qui est utilisée par Apple dans « information Système » est la suivante :

 $ defaults read /Library/Preferences/SystemConfiguration/com.apple.airport.preferences RememberedNetworks

Cette ligne fournie beaucoup d’informations, trop… vous pouvez réduire la sortie en utilisant une commande « grep » comme ceci :

$ defaults read /Library/Preferences/SystemConfiguration/com.apple.airport.preferences RememberedNetworks | grep "SSIDString"

 Vous obtiendrez la liste des réseaux mais l’affichage peut être meilleur en ajoutant cette ligne :

... | egrep -o '(SSID_STR|_timeStamp).+' | sed 's/^.*= \(.*\);$/\1/' | sed 's/^"\(.*\)"$/\1/' | sed 's/\([0-9]\{4\}-..-..\).*/\1/'

Comme j’utilise cette commande régulièrement je l’ai placé dans un flux Automator, un simple clic sur l’icône et j’obtiens un fichier avec la liste des réseaux Wi-Fi utilisés.

Dans l’exemple suivant je vais automatiser la création d’un message électronique et attacher en pièce jointe la liste des réseaux Wi-Fi, mais vous pouvez utiliser une autre option et choisir de créer une application.

Lancez Automator, sélectionnez « processus » puis dans la colonne de droite placer l’action « Exécuter un script Shell ». Copiez la commande Unix ci-dessus.

Placez ensuite l’action « Créer un fichier texte) (de l’application TextEdit), donnez un nom au fichier, indiquez son emplacement, si besoin cocher la case « Remplacer les fichiers présents », ce qui effacera le précédent fichier.

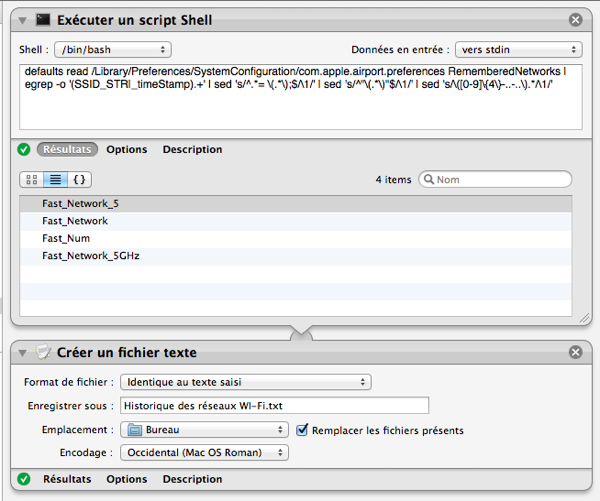

Image 02

(le flux avec les deux actions minimales)

Ensuite placez l’action « Nouveau Message Mail ». N’oubliez pas que cette action crée le Mail mais ne l’envoie pas. Une autre action est requise pour cette opération « Envoyer les messages de la boite d’envoi ».



Image 03 (le flux complet avec l’envoi par message électronique de la liste)

Lorsque ce processus est exécuté, un Mail partira avec la liste des réseaux utilisés par le portable à la pomme. Faites très attention, surtout dans les hôtels et les hotspots aux réseaux Wi-Fi que vous utilisez. Derrières certains se cachent des personnes malintentionnées.

macOS : Comment vérifier la qualité de sa réception WI-FI et visualiser les paquets réseaux Sur Mac OS X ?


S’il est possible de visualiser dans une Borne Airport la qualité de l’émission et la réception WIFI, il était jusque-là du ressort des utilitaires gratuits ou payants qui produisaient des graphes capables de vous donner différentes informations sur la réception Wi-Fi de votre Mac.

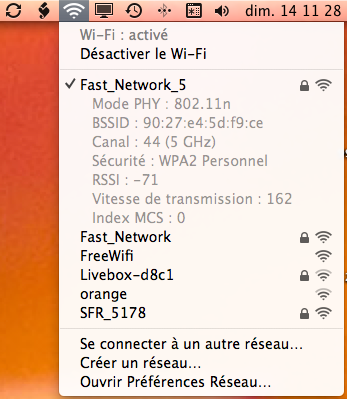

Vous pouvez déjà depuis la barre des menus obtenir quelques informations mais elles restent basiques, pour cela cliquez sur la touche « CTRL » (Control) puis cliquez sur l’icône du WIFI dans la barre des menus (cette icône portait le nom de Airport avant l’arrivée de Lion).


(Menu détaillé du Wifi, donnant plus d’informations sur la qualité de réception).

Mais il existe un utilitaire caché qui se trouve dans un dossier particulier, qui regorge quelques petits bijoux. Le « Core Service », ce répertoire est situé dans le dossier « Système » en racine de votre Mac puis dans « Bibliothèque ».


(Chemin vers le dossier « CoreServices »)

Là vous trouverez de très nombreux logiciels, celui qui nous intéresse est « Diagnostic du Wi-Fi », lancez-le et dans la première fenêtre sélectionnez « Surveillez les performances »


(la première fenêtre, sélectionnez « Surveiller les performances »)

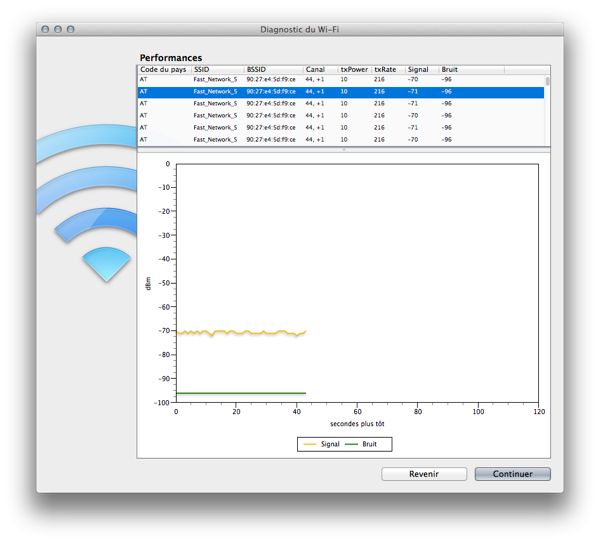

La fenêtre suivante présente deux courbes, la force du signal reçu en dBm et le bruit, cela permet d’évaluer les zones d’ombre où la réception de WI-FI est mauvaise. L’outil est suffisant pour diagnostiquer des problèmes Wi-Fi.


(la fenêtre de visualisation des la qualité du signal Wi-Fi et du bruit)

Si vous pressez sur continuer, la fenêtre vous propose d’afficher sur le Finder les informations collectées. En fait cet utilitaire place dans un fichier ZIP différents documents qui sont parfois nécessaires au support d’Apple.


(La dernière fenêtre proposant d’envoyer par Mail ou d’afficher le résultat de l’analyse dans le Finder)

Si vous explorez le contenu du fichier zip créé (il porte le nom suivante « Wi-Fi Diagnostics Data-20120201-1424.zip ») les chiffres représentent la date et sera donc diffèrent sur votre Mac. Vous y trouverez un fichier avec l’extension « PCAP » (son nom complet est : « Wi-Fi Diagnostics Frame Capture Data Redacted »).

C’est là un fichier d’analyse de votre réseau, tous les « paquets « réseaux qui ont transité par la connexion Wi-Fi lors de l’analyse. Et pour pousser plus loin l’exploration, il existe un utilitaire très puissant et gratuit qui permet de visualiser ce qui a transité par votre connexion Wi-Fi, il s’appelle CPA pour « Cocoa Packet Analyser » (A télécharger sur ce lien http://www.tastycocoabytes.com/cpa/).

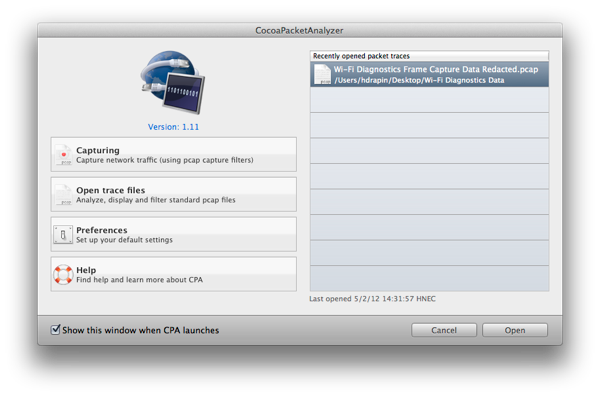

Lancez le, dans le premier écran, sélectionnez « open trace file » et ouvrez le fichier généré par l’outil d’Apple.


(première fenêtre de « CocoaPacketAnalyser », sélectionnez le second bouton « open trace files ».

La fenêtre qui apparaît est divisée en deux parties, la haute liste les paquets collectés, les uns après les autres. La section basse quant à elle déchiffre ces paquets et affiche leur contenu. Parfois ils seront ésotériques, alors que pour certains ils seront facilement compréhensibles.

Image07(présentation du contenu d’un paquet réseau, la section de droite affiche les caractères déchiffrés)

Ce sont ces paquets qui sont dangereux, car si vous pouvez en visualiser le contenu, d’autres pourront aussi les voir. C’est par ce moyen que l’on récupère encore des mots de passe lorsque l’on utilise des connexions non sécurisées (sans chiffrement SSL) et que les informations transitent par internet en clair.

Henri Dominique Rapin
